Monitor

Előbb-utóbb minden ENTERPRISE-tulajdonos szembetalálja magát azzal, hogy az otthonában található fekete-fehér, vagy színes TV-készülék hosszabb távon nem jól használható sem a játékhoz, főleg nem a programozáshoz. Ez a cikk az ENTERPRISE és a kereskedelemben kapható különböző monitorok összekapcsolásával kapcsolatos tudnivalókat igyekszik összefoglalni azok számára, akik elszánták magukat saját display vásárlására.
A boltokban óriási számú monitor között választhatunk. A probléma csak az, vajon az illető monitor összekapcsolható-e gépünkkel vagy sem. Sok esetben az eladó sem tud konkrét segítséget nyújtani; ennek egész egyszerűen az az oka, hogy sajnos ebben az esetben sem egyetlen világszabvány létezik, hanem legalább egy tucat különféle, szinte minden gyártónál más és más. Nem csupán a csatlakozók különböznek egymástól, hanem a képi információt hordozó jelek is. Ezért tehát egy számítógép összekapcsolása egy monitorral elég komplikált feladat is lehet, s előfordulhat, hogy egyáltalán nem is sikerül.
Az ENTERPRISE-tulajdonosok viszonylag kedvező helyzetben vannak; gépük gyakorlatilag egyetlen a piacon, amely bármilyen monitorral összeköthető.
Az egyetlen komolyabb nehézséget a gép hátoldalán található, meglehetősen különleges kinézetű monitorcsatlakozó. Mint a többi EP-csatlakozás, ez is teljesen egyedi, egyetlen más gépnek sincs ilyen. A kereskedelemben szerencsére kapható ilyen csatlakozással ellátott kábel, amelynek másik vége valamely ismertebb monitorcsatlakozó-szabvánnyal van ellátva. Mégsem haszontalan, ha most ismertetjük e kábelek jellemzőit, mert előfordulhat, hogy a készen kapott mégsem működik a mi konfigurációnkkal.
Ahhoz, hogy saját szükségleteinknek megfelelő kábelt tudjunk építeni, tudnunk kell, az EP monitorkimenetén milyen jelek találhatóak. Tudnunk kell azt, ezek közül melyekre van szükségünk. Ezért ismertetjük az EP jelkiosztását, a hozzájuk tartozó színkódokkal. A B1-el jelölt csatlakozás a bal felső, az A1-el jelölt a bal alsó sarkot jelenti. Ennek a táblázatnak, illetve a következőkben összefoglalt főbb tudnivalókkal már nekiláthatunk a kábel összeszereléséhez.

	FUNKCIÓ	SZÍNKÓD			FUNKCIÓ	SZÍNKÓD
A1 A2 A3 A4 A5 A6 A7	zöld föld monochrom kompozit HSYNC VSYNC nem használt bal hang	zöld fekete lila nincs bekötve nincs bekötve narancs		B1 B2 B3 B4 B5 B6 B7	nem használt föld kék vörös CSYNC kapcsoló fesz. 12V jobb hang	fekete kék vörös barna sárga fehér

Az ún. cynch-csatlakozás: többnyire a monochrom, azaz egyszínű monitoroknál használják, ahol a teljes képi jelet egyetlen szálon továbbítják. Ha a monitornak beépített hangszórója is van, a hangot további jelhez egy második csatlakozásra lesz szükségünk. Ebben az esetben a jobb-, illetve baloldali jelet közösen forrasszuk rá a csatlakozásra, ellenkező esetben csak az egyik hangcsatorna lesz hallható a monitor hangszóróján. A föld-jelet (A2) mindkét esetben a dugó külső palástjához kell forrasztani.

	FUNKCIÓ	SZÍNKÓD
	1 Video kompozit	lila
	2 föld	fekete
	3 hang	narancs / fehér
	4 föld	fekete

A 6- vagy 7-pólusú DIN-szabvány: a két szabvány nemcsak külsőleg tér el egymástól, hanem a különböző jeleket hordozó szálak számában is. Ezeket a csatlakozókat többnyire az RGB, Illetve TTL-színes monitoroknál használják. Ebben az esetben az ENTERPRISE megfelelő pontjaihoz kell csatlakoznunk. Ha a színes kép életlen, vagy torz, akkor forrasszunk a piros, zöld és kék jelet hordozó szálakhoz egy-egy 100 ohmos, 1/8 watt teljesítményű ellenállást. Ha ezekután a kép fut a képernyőn, a CSYNC szálhoz is kell egy további 100 ohmos ellenállás. Ezekre azért van szükség, hogy az ENTERPRISE viszonylag magas jelszintjeit az érzékenyebb monitoréhoz igazítsák. Az ellenállások a DIN csatlakozó dobozában is elférnek.

		FUNKCIÓ	SZÍNKÓD
	1	vörös	vörös
	2	zöld	zöld
	3	kék	kék
	4	CSYNC	barna
	5	föld	fekete
	6	nem használt

		FUNKCIÓ	SZÍNKÓD
	1	föld	fekete
	2	CSYNC	barna
	3	zöld	zöld
	4	nem használt
	5	kék	kék
	6	hang	narancs / fehér
	7	vörös	vörös

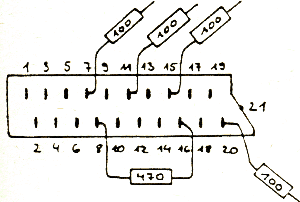

SCART-szabvány: ez a csatlakozás az utóbbi időkben hódított tért, főleg a videomagnetofonok miatt, néhány színes TV-készülék is már ezzel a 21 pólusi csatlakozással rendelkezik. Ha Ilyen színes TV-nk van, akkor monitorra egyelőre nem is lesz szükségünk, mert a kívánt képminőséget ezzel is elérhetjük. Az összekötésnél ügyeljünk arra, hogy valamennyi föld-jelet az EP A2/B2-es pontjához forrasszuk. A képélességre és a képstabilitásra ugyanaz vonatkozik, mint a DIN csatlakozónál. A SCART-csatlakozásnak van még egy különlegessége: a 16 póluson 12 voltos feszültségnek kell lennie, ez kapcsolja át a TV-készüléket monitor üzemmódba. Az EP-n megvan ez a feszültség, a B6-os pólust kell tehát a SCART 8-as pólusához forrasztanunk. Ezt a 8-as pólust ezután egy 470 ohmos, 1/8 watt teljesítményű ellenállással kössük össze a 16-ossal.

		FUNKCIÓ	SZÍNKÓD
	2	jobb hang	fehér
	6	bal hang	narancs
	7	kék	kék
	8	kapcsoló fesz. 12V	sárga
	11	zöld	zöld
	15	vörös	vörös
	16	kapcsoló bemenet
	20	CSYNC	barna
	5, 9	föld	fekete

A szinkronjelek TTL szintűek. A színjelek 0-4V-ig lineárisak.
Többeres árnyékolt kábel használandó.

Ezek után feltehetően elboldogulunk már magunk az ENTERPRISE és a monitor összekapcsolásával, még akkor is, ha ne adj' isten egy negyedikféle csatlakozással rendelkezik is.

ROUNDSMAN - Útvonal minimalizáló program
A ROUNDSMAN (árukihordó) feladata síkban véletlenszerűen elhelyezkedő célpontok körbejárása minden pont egyszeri érintésével a lehető legrövidebb útvonalon. A program az ENTERPRISE-128 számítógép IS-BASIC programnyelvén ZZZIP compiler-es fordításhoz készült, az útvonalat MONTE-CARLO-szerű találgatásos módszerrel minimalizálja, a számítási folyamatot folyamatosan grafikusan ábrázolja.
A célpontokat tele kör alakúra módosított karakter jelképezi.
Az N (2...40) db célpont koordinátáit az XA,YA numerikus tömbök tárolják. Az ADAT eljárás a véletlen értékeket ad a koordinátáknak, majd a minimum ­ maximum, valamint a karakterméret alapján a videolap méretére illeszti a koordinátákat. A körbejárási sorrendet az U$ sztring elemeinek kódjai adják, a V$ átmeneti munkatároló:

120 STRING U$*254,V$*254

Az EXOS operációs rendszer karakter- és blokkírási funkcióval kezeli a videolapokat. Nagy mennyiségű karakter, pont és vonal ismételt ábrázolásához a PLOT parancsnál hatékonyabb eljárás escape-szekvenciákkal felépített sztringek kiküldése a videocsatornába. A célpontkarakterek és az összekötő vonalak koordinátáit, valamint az escape-szekvenciákat tartalmazó sztringtömbök: VN$ (vonal), PT$ (pont):

130 STRING VN$(40)*6,PT$(40)*7
140 LET ESC$=CHR$(27)

A koordinátákat a WORD$ függvény alakítja byte-okká (alsó és felső helyérték):

970 LET VN$(I)=ESC$&"A"&WORD$(XA(I))&WORD$(YA(I))
980 LET PT$(I)=ESC$&"A"&WORD$(XA(I)-16)

A pontokat mindig természetes (1 ... N) sorrendben a PONT eltárás ábrázolja. A RAJZ eljárás a V$ sztring elemeinek megfelelő sorrendben köti össze vonalakkal a pontokat.

1530 PRINT £CX:ESC$&"s"&VN$(ORD(V$(1)))&ESC$&"S";
1540 FOR IR=2 TO N
1550 PRINT £CX:VN$(ORD(V$(IR)));
1560 NEXT
1570 PRINT £CX:VN$(ORD(V$(1)))@ESC$&"s"

Mivel az EXOS vonalrajzolással mozgatja a videosugarat, az ábra kezdő- és végpontjában a sugarat ki és be kell kapcsolni: ESC$&"s", ESC$&"S"
A plasztikus, ugrálásmentes ábrázolás érdekében két videólap nyitott:
A CL - látható lap van a képernyőn.
A CN - nem látható lapon készül az új rajz. A GRAF eljárás felülről lefelé soronként teríti a képernyőre az új rajzot, és felcseréli a CL,CN csatornaszámokat.
A MATRIX eljárás PITHAGORASZ tétellel szá­ mítja ki a pontok egymástól mért távolságait és a TAV kétdimenziós numerikus tömbben tárolja. A távolság számításánál a 9-cel osztás (1280, 1290. sor) akadályozza meg, hogy a további műveletekben a számok túllépjék a 32767-et (komplementálódás!)
A DIRECT eljárás minimalizálja az útvonalat. A TM az eddig elért minimális távolság. A T1 segédváltozó figyeli, hogy a -loc.min.- ciklusban történt-e újabb minimalizálás;
- ha igen, akkor folytatja a ciklust,
- ha nem, akkor befejezi a számítást.
Kiinduláskor a véletlenszerűen elhelyezkedő pontokat összekötő vonalak összebonyolódott hálózatot alkotnak. A számítás során ez a hálózat fokozatosan egy keresztezés és hurokmentes zárt görbévé egyszerűsödik. A program jelenleg három minimalizáló stratégiával működik:

STRAT_3, STRAT_4, STRAT_5

A stratégiák az U$-ból kiindulva a V$ sorrend­sztring elemeinek átrendezésével keresnek olyan új sorrendeket, melyeknél a T távolság kisebb az előzőekben elért TM minimumnál;
- ha igen, akkor az U$ és a TM változók felveszik a sorrend és a távolság értékelt.
A változást a TEST és a HOSSZ eljárás értékeli.
Mindhárom stratégia N, ill. N-1 -szer próbálkozik és minden művelet végén a sorrend-sztringet ciklikusan balra lépteti, pl:

1990 LET U$=U$(2:)&U$(1)

• STRAT_3 (hurokfelbontás): A sztring H hosszúságú szakaszán az elemek sorrendjét megfordítja.
• STRAT_4 (célpontcsere): A sztring két elemét felcseréli.
• STRAT_5 (szakaszáthelyezés):A sztring H hosszúságú szakaszát változatlan sorrendben áthelyezi.

A számítási módszer hatékonyságát jellemzi, hogy a kiinduló feltételek mellett az elméletileg lehetséges útvonalak száma a célpontok számának faktoriálisa:

10! = 3,3288 E 06
20! = 2.4329 E 18
40! = 8,1592 E 47

A program továbbfejlesztésénél korlátlan tere nyílik új, hatékonyabb stratégiák kidolgozásának. Nagymértékben gyorsítja a minimum megtalálását, ha először kiszámíttatjuk a pontrendszer súlypontjából a pontokhoz húzott sugarak szögeit (polárkoordináták), majd a szögeket nagyság szerint rendező eljárással állítjuk be a kiinduló sorrendet.

ROUNDSMAN (a letölthető állományban a Basic és a lefordított program is megtalálható)

Kóta Béla

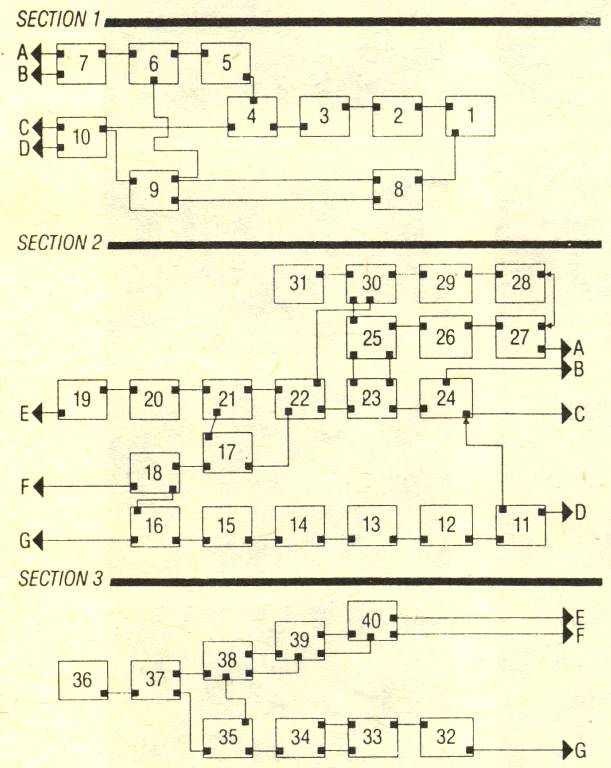

Ötféle halált okozó szörny van, melyeknek bármelyikét megölhetjük valamelyik fegyverrel, amelyeket a játéktér különböző részein összeszedhetünk. Van egy varázslatos zsákok, lövöldözős csillag, amely megöli némelyiket, de azt ki kell találni, hogy melyik melyiknek a fegyvere. Sok más tárgy is felhasználható; így találunk kulcsokat, üvegeket és a gyertyatartót, melyek kinyithatják a bezárt szobákat és a csapóajtókat.
Ezekkel a mágikus tárgyakkal kiszabadíthatod az összes varázslót, de nagyon gyorsan kell mozognod, mert energiád rohamosan csökken.
Például a Kastélyban (Chateau) amint meglátod a varázsbárdot, szükséged van egy kulcsra, hogy kinyisd az ajtót és a kulcsot megkaparintva felveheted a mágikus bárdot, ám csak egy kulcs van a szobában. Tehát kell egy másik kulcs is, ezért a bal felső ajtón kell kimenned. A Kastély közelében szemben találod magad két szörnnyel, de találsz egy kulcsot és egy gyertyatartót. Menj vissza a varázsbárdhoz, az ajtót kinyitja a gyertyatartó. Amikor kinyílt az ajtó, visszamehetsz, felkaphatod a kulcsot, majd vissza abba a szobába, amelyben a varázsbárd található. Nyisd ki a csapóajtót, kapd fel a tartalékkulcsot, a bárdot és szöki ki a balkéz felöli ajtón az Alagútba. Tedd a bárdot a baloldalt alsó ajtóhoz. Az Alagútban két szörnnyel találkozol, valamint találsz egy kulcsot, egy folyót és egy energiát adó üstöt, de sajnos két ellenféllel is. Így innen reménytelen vállalkozás kiszabadítani a varázslót, ezért lógj meg minél gyorsabban. Azon az ajtón keresztül elhagyhatod az alagutat, amin bejöttél.
Könnyebb kiszabadítani azt a varázslót, amelyik a Kastély feletti szobában van, ha megtalálod azt a betűskönyvet, amelyik ugyanabban a szobában van. Ha ezt megtaláltad, felfed egy másik ajtót, amelyen azonban nem tudsz kimenni. Miután elhagytad ezt a szobát a tetőn jobbra lévő ajtón, egy olyan szobában találod magad, ahol lebeg egy szem, egy harcos, egy kard és egy üveg található. A harcost a karddal megölheted, ha akarod, de kifelé menet fel kell venned az üveget.
Így a Kastély közelében vagy ismét, két szörnnyel és két tárggyal (az üveggel és az aranyserleggel), de hogy ki tudd nyitni a varázsajtót, tovább kell vinned az erdő felé az üveget. Az üveg kinyitja az ajtót, utána a lövöldözős csillaggal öld meg mindkét szörnyet, töltsd fel az energiádat az üstnél, de nagyon fontos, hogy felkapd a gyertyatartót. Most már elindulhatsz a varázsajtó felé és - Tárulj Szezám! - megjelenik előtted egy másak varázsió, akit kiszabadíthatsz azzal az aranyserleggel, melyet két szobával előbb felvettél.
Mindegyik varázsló kiszabadítható, de csak a megfelelő tárggyal. Például a Stonehenge-ben lévő barátodat a Varázsholddal tudod kiszabadítani. A hárfa szabadítja ki a palota kupolájában fogva tartott varázslót, és egy borospohár segít kihozni a varázslót a Wastelandsből.
Az utolsó két varázslót a legnehezebb kiszabadítani.
A kastélyban az egyik szobában található egy tekercs és egy bilincs. Vedd fel a bilincset, hagyd el a Kastélyt a jobboldali ajtón. Így ki tudod nyitni az ajtót, amely félúton van a sziklafalon. Amint kinyitottad az ajtót, térj vissza a Kastélyba és vedd fel a tekercset. Majd vissza a sziklaajtón keresztül a tömlöcbe, a tekerccsel szabadítsd ki a varázslót, használd a bárdot, amely megöli a szörnyet, amelyik ebben a szobában van. Ment ki a baloldalt ajtón, menetközben vedd fel az üveget. Ez az üveg nyitja a csapóajtót, de előtte a karddal öld meg a harcost, aki az utadban áll. Kapd fel a kulcsot, mely a bal felső sarokban található, és a jobb alsó sarkon lévő ajtón keresztül menj be a Kínzókamrába. A kulccsal nyisd ki a csapóajtót. A varázszsákkal előtte tisztítsd meg a termet az ellenségektől. Hogy kiszabadíthasd a varázslót, vissza kell menned az úton a Kastélyba a címerért, aztán újra tért vissza a tömlöcbe, ahol felvetted a kulcsot.
A baloldali ajtón keresztül menj be Wastelandbe, ahol megtalálod azt a koronát, amelyik kiszabadítja az utolsó varázslót. De ahhoz, hogy a tömlöcbe vissza tudj térni, előbb ki keli nyitnod a címerrel az ajtót. Ezután már csak le kell tenned a koronát a Kínzókamrába és a varázsló márts szabad.
Bármilyen sorrendben Is, de mind a nyolc varázslót ki kell szabadítanod, s utána ne felejts el elmenni a Szentélybe, hogy viszontláthasd kedvenc cimboráidat, a varázslókat. Ezzel telesítetted is a játékot.
Ahhoz, hogy minél nagyobb pontszámot érhess el, a lehető legtöbb ellenséget kell megölnöd, lehetőleg minden termet járj végig, s lehetőleg vegyél fel minél több tárgyat.
Jó szórakozást!

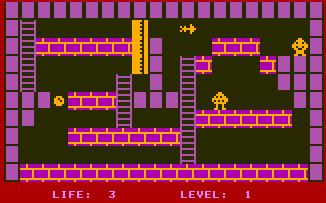

MINER Az alábbi játékprogram az 'a' STUDIO ZZZIP pályázatára érkezett be. Igen kellemes, jól megírt játék, reméljük, nektek is tetszeni fog. A játék lényege: egy kis emberkével végig kell járni a szobákat. Amerre elhaladsz, a padló más színűre változik. Ha mindenütt befestetted alattad az utat, valahol a szobában megjelenik egy kulcs. Ha felveszed, továbbjuthatsz a következő terembe. 20 pálya van, és bizony nem könnyű végigjárni őket. MINER

SCROLL
Az alábbi BASIC program jobbra, illetve balra görget bármilyen grafikus képernyőt. A rutin meghívása előtt a következő adatokkal kell feltöltenünk a VAR változókat:

Ezek után a rutint a következőképpen hívhatjuk meg:

CALL USR (LEFT,CSATORNA+256*bájtok-száma-amit-görgetni-akarunk)
CALL USR (RIGHT,CSATORNA+256*bájtok-száma-amit-görgetni-akarunk)

Végül egy grafikai program: LINES
